저소음 사이클론 집진기 만들기 6부. 사이클론통 연결부

안녕하세요.

오늘은 지난 시간에 이어서 분진통과 흡입 호스를 연결할 '연결부' 만들기를 계속하겠습니다.



사각형 목재 연결부 타이 제거

지난 시간에 목공용 본드로 부착한 사각형 목재 연결부가 다 마른 것 같습니다. 타이를 제거합니다.



사각형 연결부에 플라스틱 고정 작업

잘 굳은 것 같습니다. 이제 안에 있는 플라스틱 파이프를 고정시키겠습니다.



드릴로 나사 구멍 뚫기

플라스틱 파이프를 나사로 고정시킬 생각입니다.



파이프를 고정시킬 세 군데 나사 구멍

나사로 살짝 잡아줄 정도면 될 것 같습니다.



파이프를 나사로 고정

따라서 나사의 길이가 중요하겠네요. 파이프를 관통하지 않도록 고정시켜 줍니다.



파이프 고정 작업 완료

완료되었습니다. 당겨도 빠지지 않네요.



사각형 연결부와 사이클론통의 연결 방법 고민중

자, 이제부터가 문제입니다. 이 부위가 분진통과 연결됩니다만, 어떻게 연결시켜야 할까요? 사이클론통은 타원형인데 말입니다.



사각형 연결부에 타원형 그리기 1

타원형이라... 그럼, 타원형에 맞게 자르면 되겠네요.



사각형 연결부에 타원형 그리기 2

사각형 연결부 위에 분진통을 올려놓고 표시해 봅니다.



사각형 연결부에 타원형 그리기 3

반대편도 표시해주어야 하기 때문에 자로 정확히 재어 표시합니다.



사각형 연결부에 타원형 그리기 4

그리고 다시 표시된 부분을 기준으로 그려봅니다.



사각형 연결부에 타원형 그리기 5

잘 그려진 것 같습니다.



사각형 연결부에 표시한 타원형 잘라내기 1

이제 표시된 부분을 잘라낼 겁니다.



사각형 연결부에 표시한 타원형 잘라내기 2

톱으로 잘라냅니다. 잘 잘라질지 모르겠습니다만, 열심히 톱질해 보겠습니다.

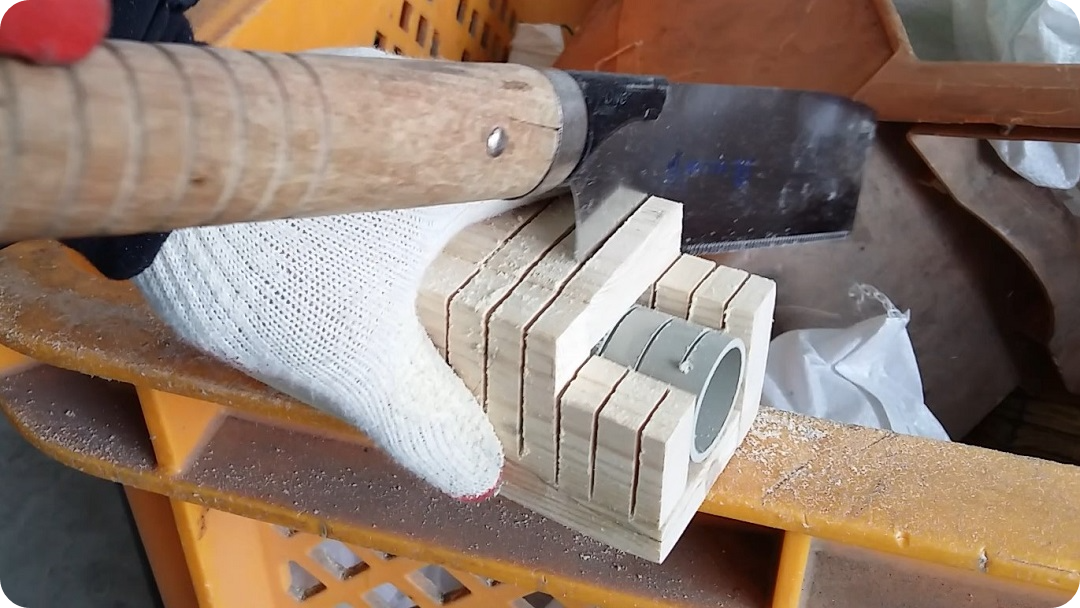

사각형 연결부에 표시한 타원형 잘라내기 3

예전에 어디선가 본 적이 있는데, 목공 하시는 분이 저렇게 간격을 두고 톱질을 한 뒤에,



사각형 연결부에 표시한 타원형 잘라내기 4

나중에 옆에서 톱질을 하면 쉽게 잘라지더군요.



사각형 연결부에 표시한 타원형 잘라내기 5

그래서 그대로 흉내를 내어 봅니다.



사각형 연결부에 표시한 타원형 잘라내기 6

대충 균등하게 자릅니다. 이때 표시된 선을 넘어가지 않도록 주의해야겠죠.



사각형 연결부에 표시한 타원형 잘라내기 7

위에서는 균등하게 잘랐습니다.

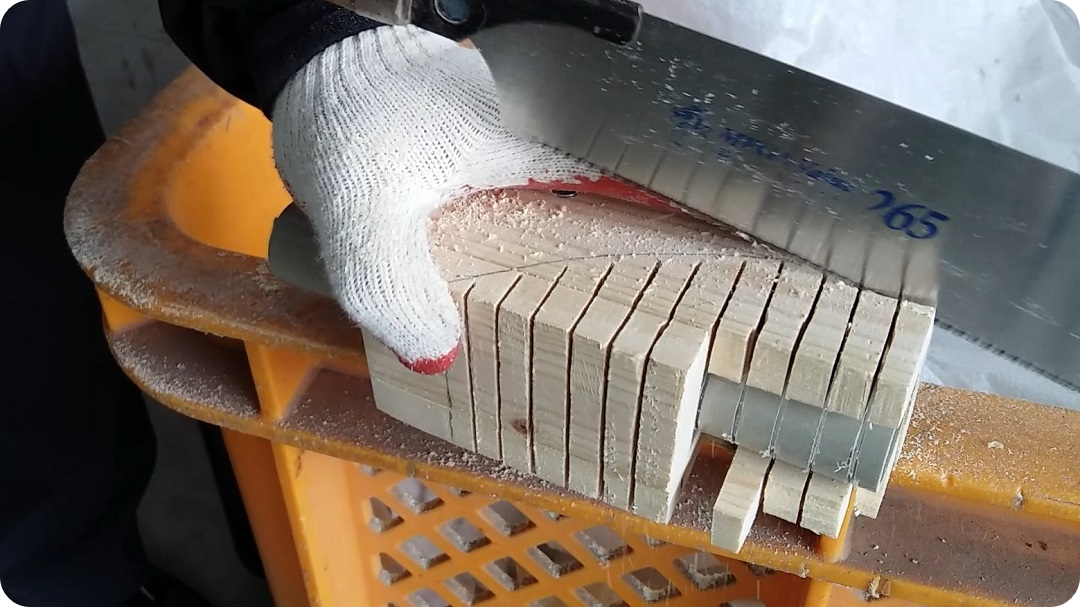

사각형 연결부에 표시한 타원형 잘라내기 8

이제 옆에서 잘라 보겠습니다.



사각형 연결부에 표시한 타원형 잘라내기 9

여기까지 정말 쉽게 잘랐습니다. 조금 걱정이 되었었는데 말입니다.

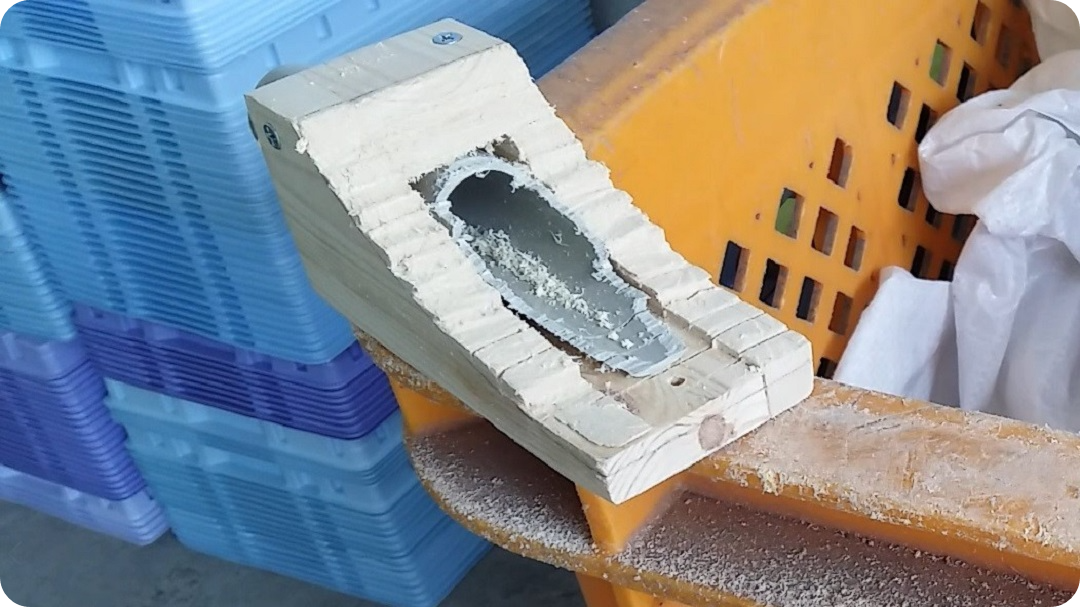

사각형 연결부에 표시한 타원형 잘라내기 10

조금만 다듬으면 될 것 같습니다.



사각형 연결부에 표시한 타원형 잘라내기 11

저도 목공이 취미라서 이런 부분 다듬는데 자신 있습니다.

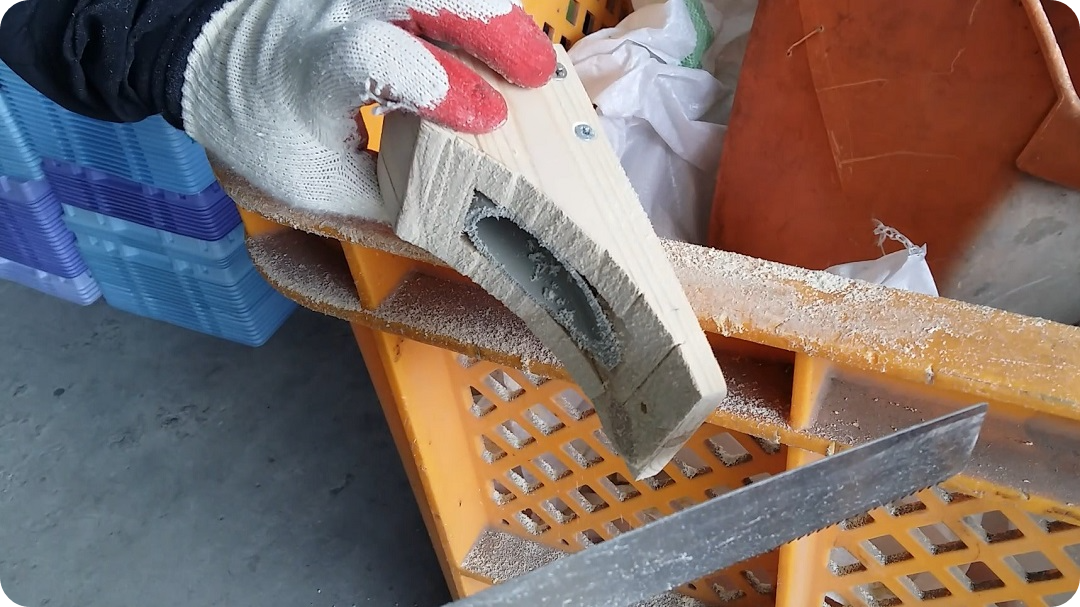

사각형 연결부에 표시한 타원형 잘라내기 12

톱으로 사포질 하듯이 하면 사포보다는 거칠지만, 톱질보다는 부드럽게 다듬어지더군요.



사각형 연결부에 표시한 타원형 잘라내기 13

역시 톱으로 다듬었기 때문에 표면이 거칠거칠합니다.

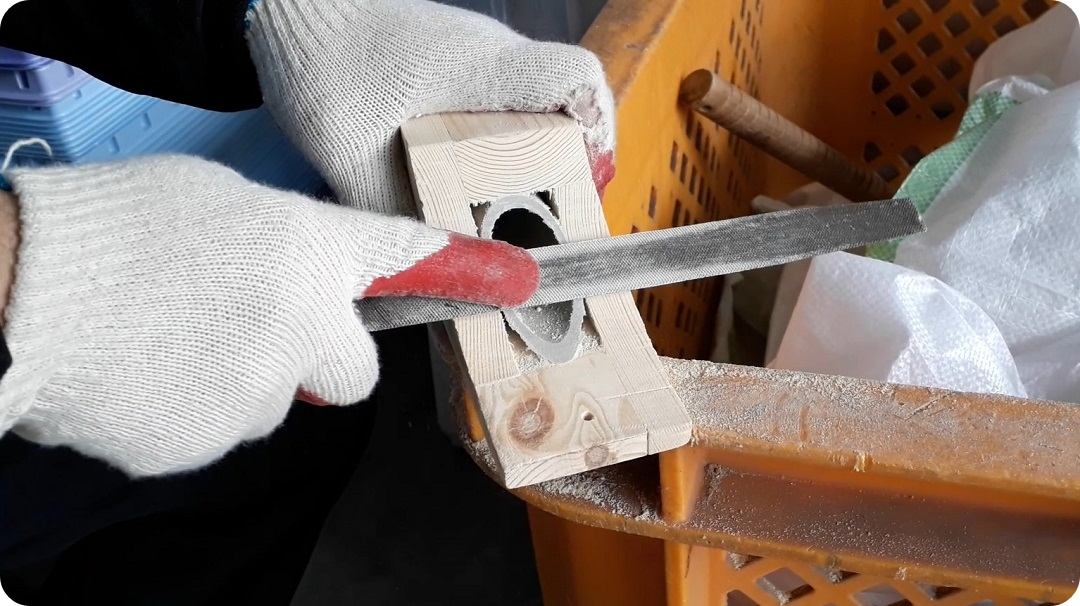

사각형 연결부에 표시한 타원형 잘라내기 14

이제 쇠줄로 줄질 하겠습니다. 그러면 표면이 매끄러워지겠죠.



사각형 연결부에 표시한 타원형 잘라내기 15

어떤가요? 맞죠? ㅎㅎ

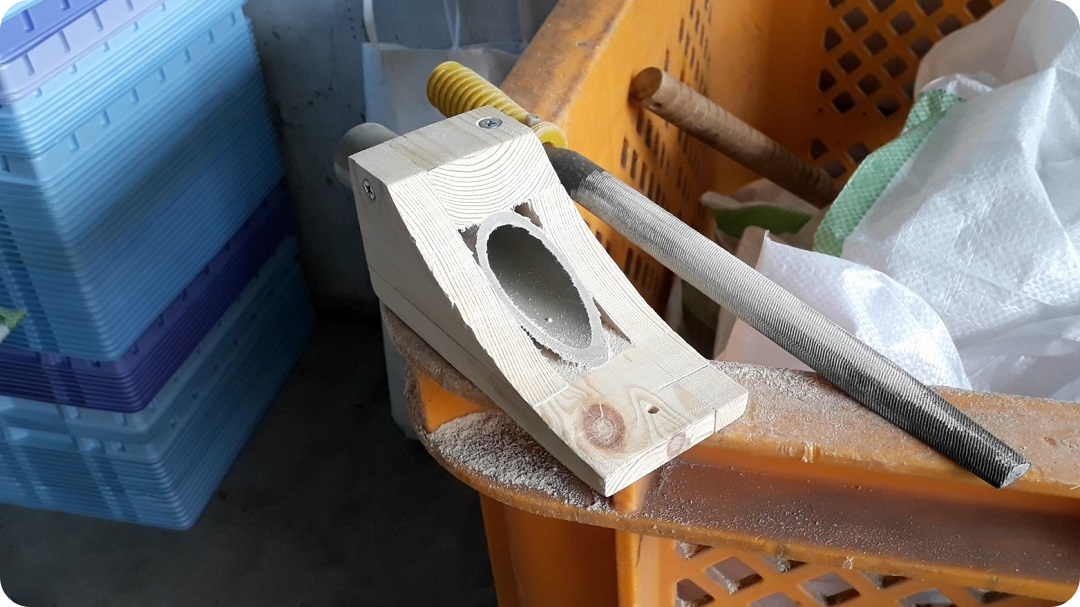

사이클론통에 부착할 수 있도록 타원형으로 깎아낸 사각형 연결부

오늘은 여기까지 하겠습니다.

다음 시간에도 분진통에 연결하는 연결부 작업을 계속하겠습니다.

감사합니다.
